虚拟演播室系统是现代计算机图形处理技术与传统色键抠像技术相结合的产物，它可以把现场视频与计算机生成的场景影像，按照一定的透视关系实时无缝的进行合成，虚拟出真实演员置身于虚拟场景中的画面输出，以满足人们不断提高的欣赏要求。在虚拟演播室中，蓝箱是主持人活动的实际场景，及虚拟制作的根本依据。蓝箱的好坏会对后期的虚拟制作工作产生非常大的影响，导致抠像不干净、或者画面偏绿的现象，严重影响到工作。下面，武汉珂玛影视灯光为大家分享一些演播室蓝箱设计与施工的心得与经验，分享人——陈志鹏，武汉珂玛影视灯光总工程师，13年行业经验，指导施工300多个演播室蓝箱。

【KEMLED】总工程师——陈志鹏

一、演播室蓝箱要求：

1、演播室空间

演播室分为一室多用，即在同一个演播室中布置有多个演播场景，那么在设计蓝箱时就要充分考虑其他场景的位置和灯光布置了，不同场景之间不能相互影响，也不能使节目的质量下降或出现穿帮现象；如果演播室是一室一用，只布置一个虚拟场景，那么久只需考虑虚拟场景的设计与布置了，所以建议选择面积合适的小演播室做虚拟演播室。

2、蓝箱形状

蓝箱的形状主要有三种：一墙一底“L”型蓝箱，对应单个摄像机正面机位；两墙一底扇型蓝箱，对应两台摄像机左右两个机位；三墙一底“U”型蓝箱，对应三台摄像机左、右、前三个机位。

3、蓝箱大小

设计蓝箱的大小，需结合摄像机的机位，蓝箱的大小要能够满足摄像机的推位摇移的范围要求，不能过小而限制镜头的活动，也不能盲目加大蓝箱面积而导致造价的大幅度提高。新闻及小型访谈类的节目，主持人的位置基本固定，录制时镜头较为简单，无需推拉摇移，蓝箱只需顾及到全景不穿帮即可，蓝箱大小较小；如果节目中主持人来回走动，且镜头的推拉摇移较多，变化较大，这就要求蓝箱要相对较大，给出足够的镜头活动空间。

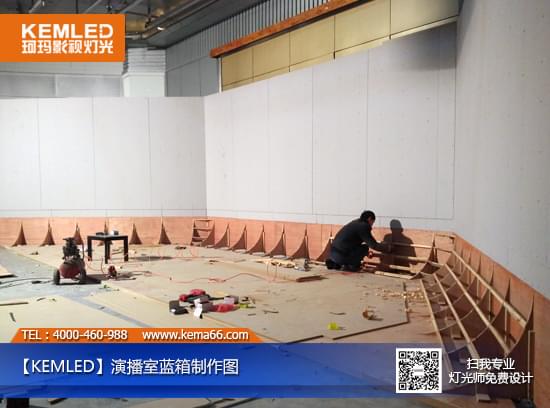

【KEMLED】演播室蓝箱制作图

二、蓝箱制作要求

1、蓝箱设计

以一个80㎡（8×10×4m）的演播室为例，设计一个三墙一底的“U型”蓝箱，尺寸为宽7m×深3.5m×高3.2m。蓝箱三个立面与底面的夹角应大于90度，通常为100度左右，能够有效减少反射到主持人身上的蓝光（绿光），避免抠像不干净；立面与立面，立面与底面连接处，采用弧形过度，能够有效避免相邻面的相互反射，出现明暗差异的情况；蓝箱底面不宜太小，深度3m以上为宜，避免前景的面光形成的阴影打在立面上。

2、蓝箱选材及制作

目前国内蓝箱材料主要为木料，其优点是价格便宜，仅为玻璃钢蓝箱成本的1/4，制作简单，对技术要求较低；其缺点是需要进行防火、防变形等预处理工作，施工周期较长。

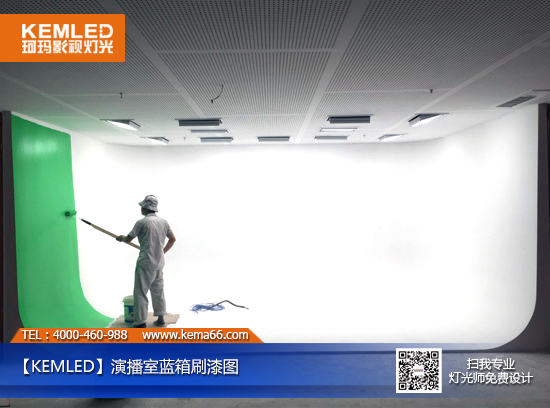

【KEMLED】演播室蓝箱刷漆图

三、材料预处理

木质蓝箱，在制作前需对木料进行防火、防变形预处理。

防变形处理：普通木料中含有大量水分（含水率约在25%-30%之间），在水分经过一段时间挥发掉之后，木料就会产生变形甚至开裂，导致制成品损坏或无法使用。木料防变形处理主要是脱水处理，将含水量较高的木料放入烘干房中，高温使大部分水分从木料中挥发，使木料含水率降低到10%左右。经这种方法处理后的木料的变形量极小，不会导致开裂等严重后果。

防火处理：主要有两种，第一种是在木料上淋刷阻燃剂，但此方法只能在木料表面形成阻燃层，如果在施工过程中对木料表面进行加工，就会破坏阻燃层；第二种是将木料直接放入阻燃剂中进行充分浸泡，从而达到整体阻燃效果。

注：阻燃剂中含有一定水分，所以先对木料进行防火处理，再进行防变形处理，这样就能将木料在防火处理过程中所吸收的水分和木料本身原有水分一起排出。

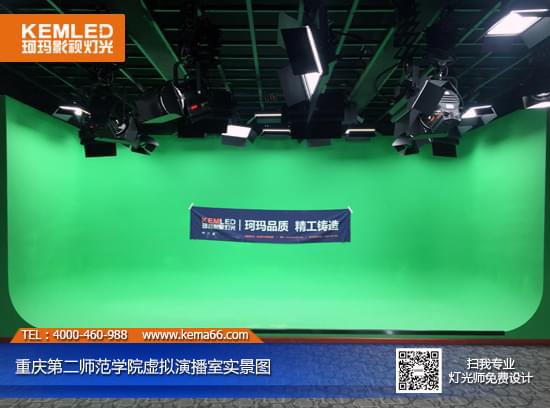

【KEMLED】重庆第二师范学院虚拟演播室实景图

四、蓝箱施工

蓝箱施工周期一般在15天左右，制作虚拟蓝箱有几个重要过程：

1、框架制作：蓝箱框架制作通常需要3至4天。

2、箱体处理：主要包括刮灰，粘绷带，刮腻子灰两遍，打磨，需要3至4天。

3、刷影视漆：蓝箱刷漆是刷2遍，一遍底漆，二遍面漆，需要3至4天。

五、灯光布置

对虚拟演播室来说灯光是最困难可又是最重要的问题之一，需要专业的灯光设计师来设计，和经验丰富的调光师调光。

针对虚拟演播室多机位的特点，为了使摄象机在各个角度抠出的图像都不会出现"抠透"或者有"蓝边"现象，蓝箱背景布光需要非常均匀。蓝箱的墙面和底面的色调要一致，如果色调不一致，那么最后合成的图象就会发现虚拟的地板图象和背景图象相比显得偏黄，造成整个场景的色温不均匀。因此，虚拟演播室的布光越均匀，抠像效果越好，人物在地面的影子就越饱满和真实。在虚拟演播室里，播音员的主光、辅助光、轮廓光需要单独布置。并要使人物光和环境光之间有合适的光比，使人物在能保证最佳还原的同时，并和场景很好的融合在一起。

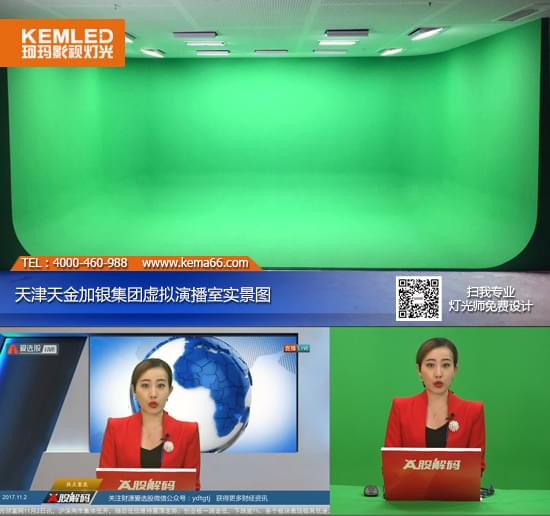

【KEMLED】蓝箱抠像效果展示图

六、影视漆

蓝箱影视专用漆为标准电视系统专门研制的高敏感对比度要求的影视颜漆，采用乙烯丙酸原料，使用方便，无须调和，直接是用于各种表面。

目前、使用广泛的为Rosco 的 DigiComp HD 影视漆，该涂料为水性，采用水稀释，施工采用喷漆，滚筒，弧形使用羊毛刷处理。

Rosco 的 DigiComp HD 影视漆从罐里取出后即可直接使用，喷涂两层后就能实现均匀覆盖。 DigiComp HD 可用于大部分多孔表面，包括：木头、墙板、石膏灰胶纸夹板、石膏和混凝土。建议在使用 DigiComp HD 影视漆之前对表面进行适当清理和准备，并喷涂底漆。未喷涂底漆的表面可能导致颜色覆盖不均。

Rosco 抠像漆都具备非常平整的漆面，这意味着漆面完全不存在反光或闪光。值得注意的是五金店普通漆的“平”漆面在进行摄像打光时存在一定反光，而 Rosco 抠像漆则不存在此问题。这点很重要，因为绿色屏幕上的反光或闪光在镜头中会变成白色或黄色（而非绿色），这样会破坏抠像效果。

刷漆前：蓝箱需要刷两遍亚光白色底漆。（建议使用立邦、多乐士、华润等品牌底漆）

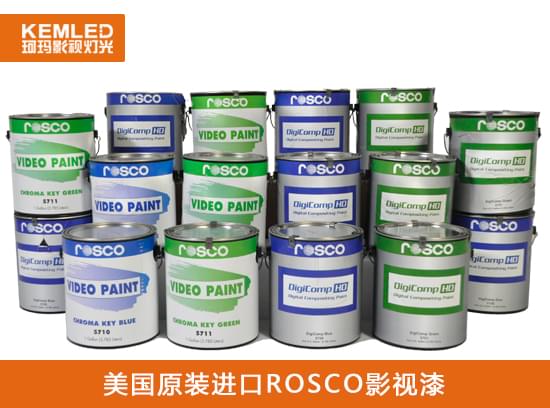

【KEMLED】ROSCO影视漆图
